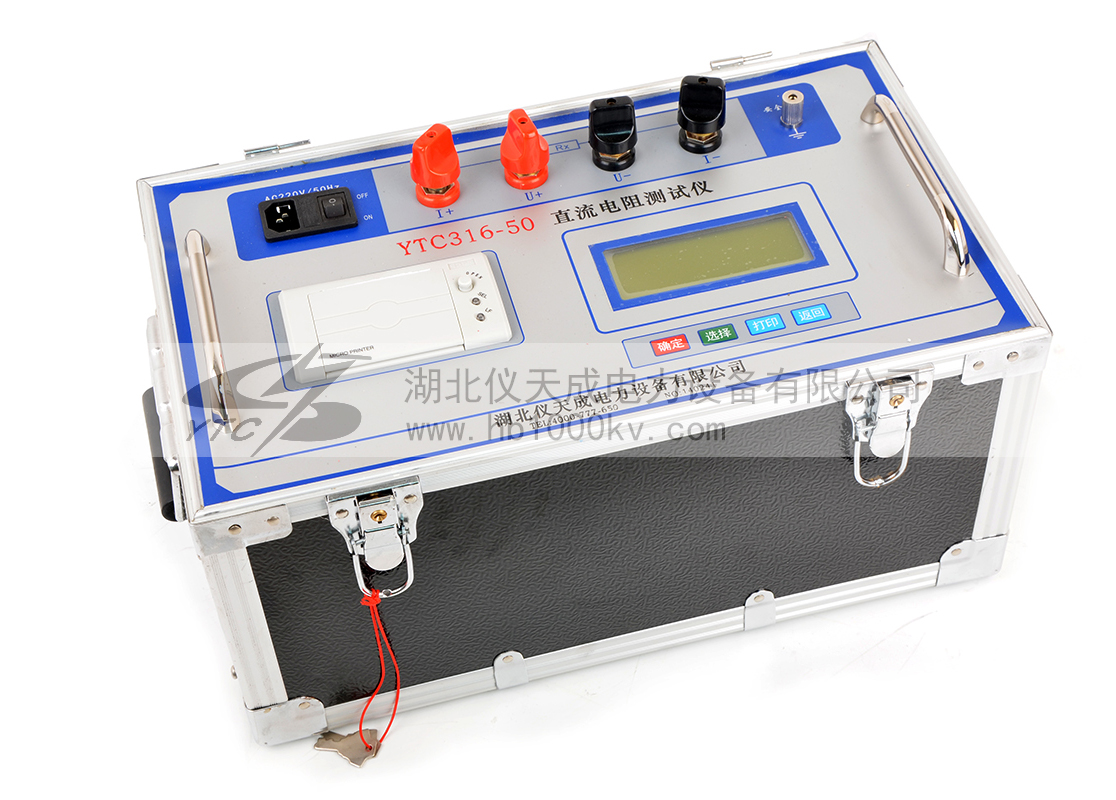

YTC316-50直流電阻測試儀

YTC316-50直流電阻測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
　　YTC316-50直流電阻快速測試儀采符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。
儀器采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
　　變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，須要測量變壓器繞組的直流電阻，其目的是：
　　1.檢查繞組內部導線和引線的焊接質量；
　　2.檢查分接開關各個位置接觸是否良好；
　　3.檢查繞組或引出線有無折斷處；
　　4.檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
　　5.檢查層、匝間有無短路的現象。
　　YTC316-50直流電阻測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
　　YTC316-50直流電阻快速測試儀采符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

產品別稱：直流電阻快速測試儀、直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀。

產品特征：
1、外形輕巧，便于攜帶，測試速度快。
2、測試電流：2.5A 5A 10A 20A 50A 。
3、采用國外進口元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。
4、可存儲255試驗數據，儀器復位、掉電時所存儲的數據均不丟失，并且可打印存儲的所有試驗數據，使用方便。
5、液晶顯示方式，適應各種不同的工作環境。
6、具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全。

技術參數 TECHNICAL PARAMETERS

項目	技術指標及參數	備注
測試電流	2.5A 5A 10A 20A 50A
測量范圍	2.5A： 1μΩ~8Ω 5A： 1μΩ~4Ω 10A： 1μΩ~2Ω 20A： 1μΩ~1Ω 50A： 1μΩ~0.4Ω
測量準確度	±0.2%（滿量程）
顯示方式	128×64點陣顯示	電阻顯示為4 1/2位
最大分辨率	0.1μΩ
電源	AC 220V±22V，50Hz±2 Hz	保險管10A
最大功耗	1200W	測試電流為50A時
工作環境	環境溫度:0°～40° 相對濕度:≤80%

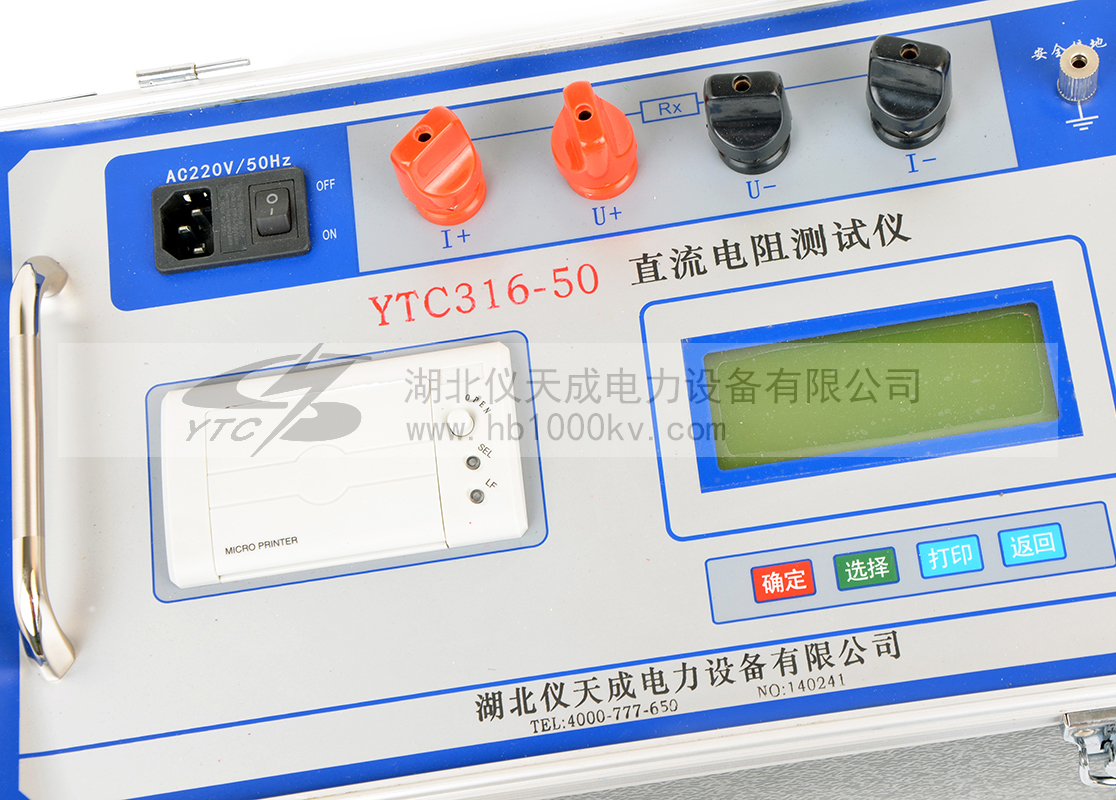

YTC316-50直流電阻測試儀
